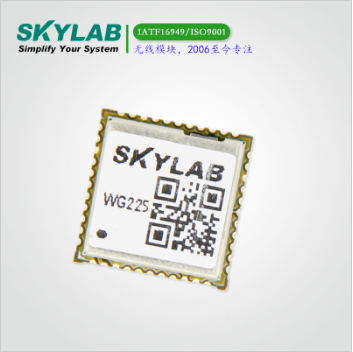

SDIO 802.11ac双频WiFi + UART BT2.1/4.2二合一模块WG225简介
WG225是一款基于RTL8821芯片研发的802.11 a/b/g/n/ac的wifi和蓝牙2.1/4.1的二合一模块,WiFi WLAN为SDIO接口,双频2.4/5GHz,速率可达433Mbps,蓝牙部分支持BLE4.2和2.1+EDR,UART/PCM接口,模块只需要外部供电3.3V。WG225尺寸小:12.0*12.0*1.8(mm)可在使用SDIO 2.4/5GHz WiFi、SDIO 5GHz ac WiFi、SDIO WiFi+UART蓝牙2.1/4.2的应用中使用!
SDIO 802.11ac双频WiFi + UART BT2.1/4.2二合一模块WG225简介
WG225是一款基于RTL8821芯片研发的802.11 a/b/g/n/ac的wifi和蓝牙2.1/4.1的二合一模块,WiFi WLAN为SDIO接口,双频2.4/5GHz,速率可达433Mbps,蓝牙部分支持BLE4.2和2.1+EDR,UART/PCM接口,模块只需要外部供电3.3V。WG225尺寸小:12.0*12.0*1.8(mm)可在使用SDIO 2.4/5GHz WiFi、SDIO 5GHz ac WiFi、SDIO WiFi+UART蓝牙2.1/4.2的应用中使用!
技术参数
硬件 |
||
型号 |
WG225 |
|
天线样式 |
PCB Pin |
|
芯片 |
RTL8821 |
|
电压 |
3.3V+/-5% |
|
尺寸 |
12.0mm*12.0mm*1.8mm |
|
无线 |
||
无线标准 |
IEEE 802.11a/b/g/n/ac |
|
频率 |
2.412GHz--2.484GHz & 5.180GHz --5.825GHz |
|
速率 |
IEEE 802.11b : 1,2,5.5,11Mbps |
|
IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps |
||
IEEE 802.11n : MCS0--MCS7 @ HT20 /2.4GHz band |
||
MCS0--MCS7 @ HT40 /2.4GHz band |
||
MCS0--MCS9 @ HT40 /5GHz band |
||
IEEE 802.11ac : MCS0--MCS9 @ VHT80 /5GHz band |
||
接收灵敏度 |
VHT80 MCS9 : -53dBm@10% PER(MCS9) /5GHz band |
|
HT40 MCS9 : -60dBm@10% PER(MCS9) /5GHz band |
||
HT40 MCS7 : -65dBm@10% PER(MCS7) /2.4GHz band |
||
HT20 MCS7 : -66dBm@10% PER(MCS7) /2.4GHz band |
||
54M: -71dBm@10% PER |
||
11M: -83dBm@ 8% PER |
||
调制技术 |
DSSS (DBPSK, DQPSK, CCK) |
|
OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 125-QAM, 256-QAM) |
||
加密 |
WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI |
|
传输功率 |
IEEE 802.11ac: 11dBm @HT80 MCS9 /5GHz band |
|
IEEE 802.11ac: 13dBm @HT80 MCS0 /5GHz band |
||
IEEE 802.11n: 12dBm @HT20/40 MCS7 /5GHz band |
||
IEEE 802.11n: 14dBm @HT20/40 MCS0 /5GHz band |
||
IEEE 802.11n: 14dBm @HT20/40 MCS7 /2.4GHz band |
||
IEEE 802.11g: 16dBm @54MHz |
||
IEEE 802.11b: 18dBm @11MHz |
||
Others |
||
证书 |
RoHS |
|
环境 |
Operating Temperature: -20℃~70℃ |
|
|
Storage Temperature: -40℃~135℃ |
|
|
Operating Humidity: 10%~90% non-condensing |
|
|
Storage Humidity: 5%~90% non-condensing |
